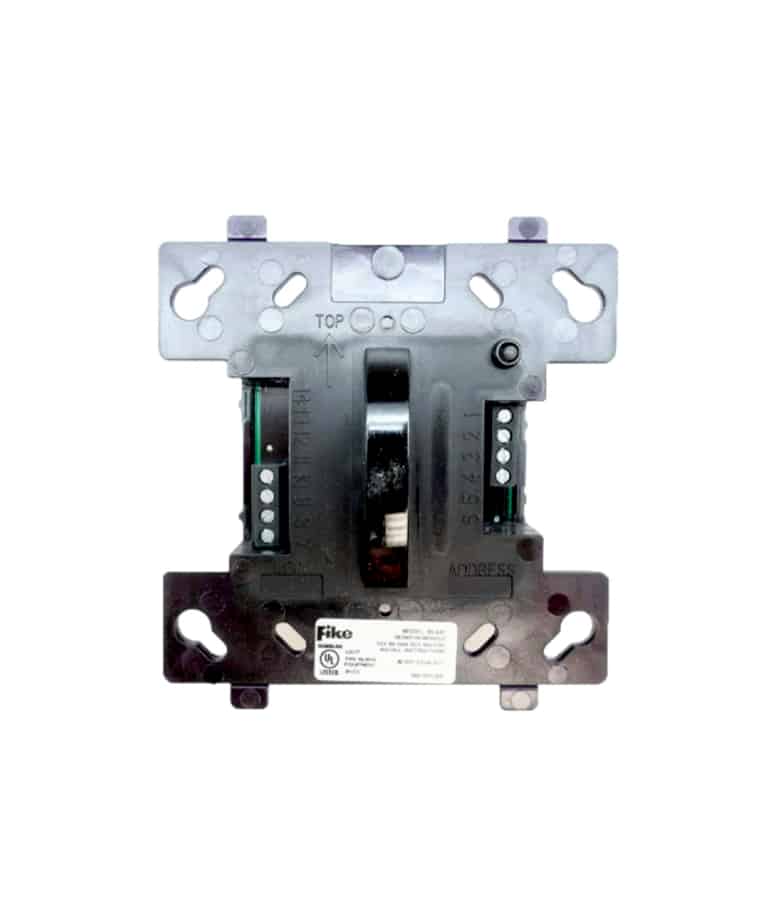

Módulo Monitor Inteligente Fike 55-041 (No Aislador) para Sistemas Direccionables
El módulo Fike 55-041 actúa como un puente de comunicación entre el panel de control direccionable y los dispositivos de contacto seco. Su función principal es vigilar constantemente la integridad del cableado de los dispositivos de inicio. Gracias a su microprocesador interno, el módulo puede distinguir entre un estado Normal, una Alarma o una condición de Problema (circuito abierto), reportando el estado exacto al panel en milisegundos.
Características Principales
-
Tecnología de Comunicación Avanzada: Utiliza el protocolo direccionable de Fike para una transmisión de datos rápida y segura, minimizando las interferencias en el lazo.
-
Indicador LED de Estado: Incluye un LED integrado que parpadea en condiciones normales y permanece encendido de forma fija cuando el dispositivo entra en estado de alarma, facilitando las labores de inspección visual.
-
Instalación Discreta: Su factor de forma pequeño permite que se oculte fácilmente en cajas de conexiones de un solo grupo (single-gang), manteniendo la estética de la instalación.
-
Configuración por Software: La dirección del módulo se configura de manera sencilla, permitiendo una personalización total del sistema de detección según el plano de seguridad del edificio.
Especificaciones Técnicas
-
Tipo de Módulo: Módulo Monitor de Entrada (No Aislador).
-
Compatibilidad de Circuito: Soporta cableado Estilo B (Clase B).
-
Resistencia de Fin de Línea: Incluye supervisión mediante resistencia de fin de línea (típicamente 3.9k Ohms).
-
Corriente en Reposo: Consumo ultra bajo de energía del lazo de comunicación.
-
Temperatura de Operación: Diseñado para funcionar entre 0°C y 49°C (32°F a 120°F).
-
Humedad Relativa: Soporta hasta un 93% de humedad (sin condensación).
-
Certificaciones: Listado por UL (Underwriters Laboratories) y aprobado por FM (Factory Mutual).
Aplicaciones Recomendadas
-
Monitoreo de Estaciones Manuales Convencionales.
-
Supervisión de Detectores de Flujo de Agua en sistemas de redes de incendio.
-
Control de Interruptores de Tamper en válvulas de control de rociadores.
-
Integración de cualquier contacto seco externo (sensores de nivel, presión o estado).
El módulo monitor Fike 55-041 es un dispositivo direccionable de alto rendimiento diseñado para supervisar e informar el estado de dispositivos de inicio de alarma de contacto seco y normalmente abiertos. Su diseño compacto y tecnología inteligente permiten una integración perfecta en los lazos de comunicación de los paneles Fike, proporcionando una identificación exacta de la ubicación del dispositivo en caso de activación o falla.
-
Identificación Individual: Permite asignar una dirección única a dispositivos convencionales.
-
Supervisión Confiable: Monitorea circuitos de estilo B (Clase B) contra cables cortados o fallas de tierra.
-
Tamaño Compacto: Facilita su instalación dentro de cajas eléctricas estándar detrás de los dispositivos.
-
Versatilidad de Uso: Ideal para integrar estaciones manuales, detectores de flujo de agua e interruptores de supervisión.
